1、變壓器綜合測試臺采用大屏幕背光液晶顯示，操作、顯示分類清楚直觀，操作方便
2、能滿足2500KVA以下的電力變壓器的直流電阻測試、變比組別測試、空載損耗測試、負載損耗測試、交流耐壓測試、感應耐壓測試等試驗
3、電壓、電流數顯表或指針表直讀，損耗、變比、直阻測試結果打印輸出
4、耐壓試驗過電流聲光報警、計時
5、出廠試驗
1 變壓器空載損耗測量。
2 變壓器空載電流測量。
3 變壓器空載電流百分數計算。
4 變壓器負載損耗測量。
5 變壓器阻抗電壓測量。
6 變壓器外施耐壓試驗。
7 變壓器感應耐壓試驗。
6、型式試驗
1 溫升試驗
2 繞組熱電阻自動測量。
7、特殊試驗
1 局部放電測量

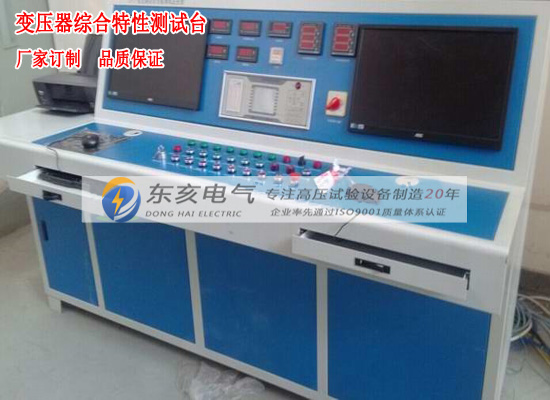

YHCST-100變壓器綜合測試臺試驗系統由兩大部分構成，一部分由是空負載試驗、溫升試驗、交流耐壓試驗、感應耐壓試驗構成一個大的系統，由操作臺綜合控制，試驗項目電氣互鎖。另一部分是一些單獨測量用的儀器儀表，與控制臺無關，用戶可自己另行選用。
空負載試驗由感應調壓器，低壓精密互感器，綜合控制臺完成，若有溫升試驗，應當用溫度記錄儀記錄試驗過程中的溫度變化和負載損耗的變化。
交流耐壓試驗由試驗變壓器完成，與空負載試驗共用調壓器，為防止試驗時的容升現象，配有高壓交流分壓器監測和放電球隙保護。
中頻感應耐壓試驗電源和局放試驗電源由一臺三相交流電動機拖動一臺繞線式電動機的形式提供，兩臺電機共用一個機座，運行平穩，噪音小，輸出電壓為標準正弦波。配電變壓器試驗直接由發電機組輸出的800V/150Hz電源完成。
電源電流、電壓；調壓器輸出電流、電壓；發電機組輸出電流、電壓、頻率都由數顯表頭在操作臺面顯示，精度0.5級，與空負載計量有關的電流、電壓互感器精度高于0.1級，并保證最后測量結果不低于0.2級。
系統保護措施安全可靠，主電路設有過流過壓保護，電動機具有過熱保護和斷相保護，互感器二次側有過流和接地保護，調壓器具有零位啟動保護。
設計、生產執行標準、參考文獻
2.1 GB1094.1-1996 《電力變壓器 第1部分 總則》
2.2 GB1094.2-1996 《電力變壓器 第2部分 溫升》
2.3 GB1094.3-2003 《電力變壓器 第3部分 絕緣水平、絕緣試驗和外絕緣空氣間隙》
2.4 GB/T16927.1～2-1997 《高電壓試驗技術》
2.5 GB/T6451-2008 《變壓器技術參數和要求》
2.6 JBT501-2006 《電力變壓器試驗導則》
2.7 GB/T10228-1997 《干式電力變壓器技術參數和要求》
2.8 GB50150-2006 《單位電氣裝置安裝工程電氣設備交接試驗標準》
2.9 GB/T11024.1-2001 《標準電壓10KV以上交流電力系統用并聯電容器》
2.14 GB/T16927.1～2-1997 《高電壓試驗技術》
2.16 GB/T16927.1～2-1997 《高電壓試驗技術》 第2部分 測量系統
2.17 JB/T5472-1991 《儀用電流互感器》
2.18 JB/T5473-1991 《儀用電壓互感器》
2.19 GB311-1997 《高電壓輸變電設備的絕緣配合》
2.20 GB6450-1986 《干式電力變壓器》
2.22 JB/T9641-1999 《試驗變壓器》
2.23 《變壓器試驗技術》 上海東亥電氣有限公司編著
2.24 《變壓器試驗技術大全》 賀以燕，楊治業編著
